Régulation et qualité de l’alimentation
1 / 1

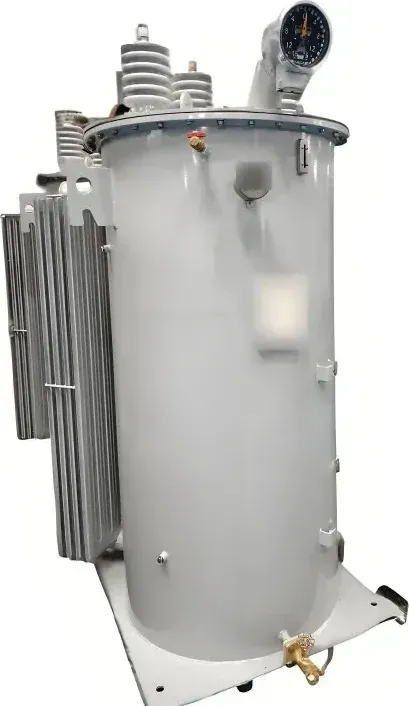

Configuration représentative. Le modèle proposé, les dimensions et les interfaces sont précisés dans la proposition technique.
Vue d’ensemble
Entogo fournit des régulateurs de tension à gradins pour les départs de distribution. Le raccordement, le courant de ligne, la plage de réglage, la commande et l’installation sont adaptés au réseau.
Entogo fournit cet équipement avec ses partenaires manufacturiers. Entogo Inc., à Toronto, accompagne le choix technique, définit la fourniture et assure le suivi de la commande.
| Caractéristique | Valeur |
|---|---|
| Construction | Régulateur monophasé à liquide isolant avec commande de prises |
| Tensions de référence | 2,5 / 5 / 7,62 / 13,8 / 19,92 kV; raccordement à confirmer |
| Fréquence | Exécutions 50 / 60 Hz |
| Point de référence | 13,8 kV · 200 A · puissance de régulation 276 kVA |
| Isolement de référence | Ligne 13,8 kV : tenue aux chocs BIL de 95 kV |
| Commande | Consigne, bande morte, temporisation et compensation de chute de ligne |
| Exploitation | Flux inverse, schéma de dérivation et téléconduite à convenir |
| Référentiel | CEI/IEEE 60076-21, commande associée comprise |
Les configurations de référence et les critères de sélection sont présentés ensemble. La proposition technique précise les caractéristiques, essais et performances garanties de l’appareil commandé.
Au point de référence 13,8 kV et 200 A, le transit apparent monophasé vaut 2 760 kVA, tandis que la table donne 276 kVA de régulation. Ces nombres ne décrivent pas la même fonction. Le courant du départ et la plage de réglage doivent être examinés ensemble.
Sur un départ avec production décentralisée, les paramètres de commande doivent également traiter le sens du flux et les interactions avec les autres équipements de régulation.
Pour un projet au Canada ou aux États-Unis, joignez les exigences du distributeur, la fréquence et les approbations requises. Pour toute autre destination, précisez le pays et le référentiel applicable dès la demande de soumission.
Envoyez le schéma unifilaire, les données de charge ou de procédé, le marché visé et l’échéancier. Nous préciserons la configuration et les documents nécessaires à la soumission technique.
Produits
Batterie de condensateurs automatique pour la correction du facteur de puissance à 480 V, 60 Hz — gradins de kVAR commutés par régulateur, avec selfs de désaccord, pour améliorer le facteur de puissance et libérer la capacité des transformateurs. Conçue selon UL 810 et IEEE 18 ; certifiable UL/CSA.
Voir
Produits

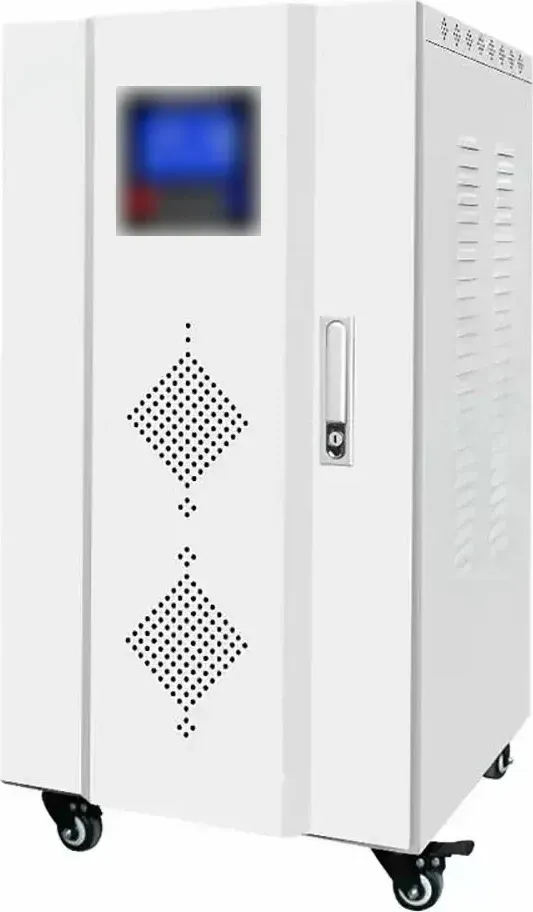

Entogo fournit des stabilisateurs automatiques de tension pour les charges nécessitant une alimentation régulée. Le nombre de phases, les variations d’entrée et les caractéristiques de charge sont étudiés pour chaque projet.
