Peut-on convertir directement les MW du parc solaire en MVA de transformateur?

Non sans vérifier la puissance apparente, le réactif, les limites de courant et les conditions thermiques. Il n’existe pas de pourcentage universel à ajouter aux MW qui remplace l’étude électrique du projet.

Le même dimensionnement convient-il à un système de stockage?

Il doit être réexaminé. Les cycles soutenus de charge/décharge et le service réactif du PCS peuvent différer du profil solaire. Les formes d’onde, le régime bidirectionnel et la mise à la terre doivent être vérifiés.

L’approbation de l’onduleur couvre-t-elle le transformateur?

Non. Certification de l’onduleur, acceptation du raccordement et exigences de conception/essais du transformateur sont distinctes. Le dossier du distributeur doit identifier les preuves attendues pour chaque équipement et pour l’ensemble.

Le skid complet est-il inclus dans cette fiche?

Cette fiche vise le transformateur. Un skid peut ajouter appareillage MT, auxiliaires et intégration mécanique. Précisez les interfaces et la limite de fourniture pour comparer une offre de transformateur seul à une offre de poste intégré.

Transformateurs de puissance

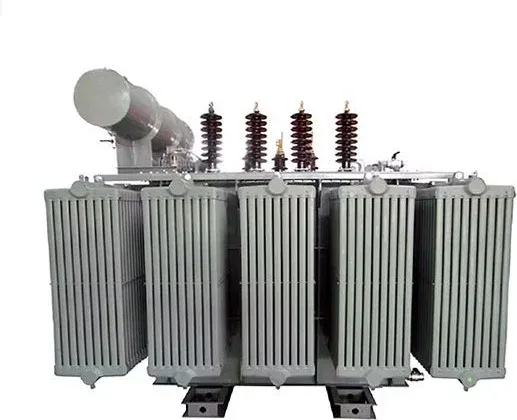

Transformateur pour onduleur solaire

Configuration représentative. Le modèle proposé, les dimensions et les interfaces sont précisés dans la proposition technique.

Vue d’ensemble

Entogo fournit des transformateurs pour onduleurs solaires et raccordement du stockage d’énergie. Rapport de transformation, interface onduleur, enroulements et conditions de service sont étudiés avec le projet.

Entogo fournit cet équipement avec ses partenaires manufacturiers. Entogo Inc., à Toronto, accompagne le choix technique, définit la fourniture et assure le suivi de la commande.

Caractéristique	Valeur
Fourniture	Transformateur seul; intégration en skid et appareillage séparément définis
Puissance	MVA selon la puissance apparente et les besoins réactifs du convertisseur
Rapport	Tension CA de l’onduleur vers le réseau collecteur
Enroulements	Nombre de secondaires BT, couplage et déphasage à convenir
Forme d’onde	Harmoniques, commutation et composante continue à examiner
Mise à la terre	Neutre et chemin homopolaire coordonnés avec la protection
Service thermique	Profil PV ou charge/décharge du stockage, ambiance et refroidissement
Référentiel	IEEE C57.159 pour le PV applicable; exigences CEI/distributeur convenues

Les configurations de référence et les critères de sélection sont présentés ensemble. La proposition technique précise les caractéristiques, essais et performances garanties de l’appareil commandé.

Coordonner l’onduleur avec le point de raccordement

La puissance active en MW ne suffit pas au dimensionnement. Le service réactif, les limites de courant du convertisseur et le profil d’exploitation déterminent aussi les MVA et l’échauffement.

Pour un raccordement canadien, joignez les exigences du distributeur et les données d’onduleur. Si plusieurs sorties BT doivent rester séparées, le nombre d’enroulements, le couplage et le traitement du neutre doivent être définis avant la soumission.

Applications

Centrales photovoltaïques
Raccordement du stockage
Projets d’énergie renouvelable

Choix des équipements et exigences du projet

Peut-on convertir directement les MW du parc solaire en MVA de transformateur?: Non sans vérifier la puissance apparente, le réactif, les limites de courant et les conditions thermiques. Il n’existe pas de pourcentage universel à ajouter aux MW qui remplace l’étude électrique du projet.
Le même dimensionnement convient-il à un système de stockage?: Il doit être réexaminé. Les cycles soutenus de charge/décharge et le service réactif du PCS peuvent différer du profil solaire. Les formes d’onde, le régime bidirectionnel et la mise à la terre doivent être vérifiés.
L’approbation de l’onduleur couvre-t-elle le transformateur?: Non. Certification de l’onduleur, acceptation du raccordement et exigences de conception/essais du transformateur sont distinctes. Le dossier du distributeur doit identifier les preuves attendues pour chaque équipement et pour l’ensemble.
Le skid complet est-il inclus dans cette fiche?: Cette fiche vise le transformateur. Un skid peut ajouter appareillage MT, auxiliaires et intégration mécanique. Précisez les interfaces et la limite de fourniture pour comparer une offre de transformateur seul à une offre de poste intégré.

Pour un projet au Canada ou aux États-Unis, joignez les exigences du distributeur, la fréquence et les approbations requises. Pour toute autre destination, précisez le pays et le référentiel applicable dès la demande de soumission.

Parlons de vos besoins en équipements

Envoyez le schéma unifilaire, les données de charge ou de procédé, le marché visé et l’échéancier. Nous préciserons la configuration et les documents nécessaires à la soumission technique.

Guides de conception

Poste de distribution et point de raccordement au réseau pour le solaire et le stockage d'énergie par batteries

Raccordement au réseau des énergies renouvelables

Raccorder le solaire et le stockage au réseau : ce qu'exige la norme IEEE 1547-2018

Raccorder une installation solaire ou de stockage par batteries au réseau nord-américain exige la conformité à IEEE 1547-2018, un onduleur certifié UL 1741 SB, et un examen d'interconnexion allant du contrôle accéléré à l'étude complète. Voici comment ces éléments s'articulent.

Voir

Poste de moyenne tension et équipement de distribution d'électricité au crépuscule, le point de raccordement au réseau d'un système de stockage d'énergie par batteries

Stockage d'énergie

Dimensionner un raccordement de stockage par batteries : kVA et %Z

Un onduleur de batteries de 2 MW respectant la capacité réactive exigée par IEEE 1547 est une source de 2222 kVA; il lui faut donc un transformateur de 2500 kVA, 2673 A de conducteur selon NEC 705.28, et un appareillage de 65 kA dès que le courant de défaut au jeu de barres de 600 V atteint 44,403 A.

Voir

Équipements connexes

Transformateur de puissance triphasé immergé dans l’huile classe 36 kV Entogo pour postes

Produits

Transformateur de puissance à huile 36 kV, 2,5 – 31,5 MVA

Transformateur de puissance triphasé à huile pour postes sur réseaux 34,5 / 35 / 36 kV — 2,5 à 31,5 MVA, 50 ou 60 Hz, refroidissement ONAN/ONAF, régleur hors tension ou en charge, enroulements en cuivre. Conçu selon IEEE C57.12.00/C57.12.10 et CEI 60076.

Voir

Dessin de principe d’un transformateur triphasé sur socle Entogo à façade morte — élévations de face et de côté, et non une photographie

Produits

Transformateur sur socle triphasé à huile, 75 – 2500 kVA

Transformateur sur socle triphasé à huile pour services publics, commerces et industries — 75 – 2500 kVA, primaire 12,47 – 34,5 kV, secondaire 480Y/277 ou 208Y/120 V, alimentation en boucle ou radiale, façade morte, NEMA 3R, 60 Hz. Conçu selon IEEE C57.12.34 et DOE 10 CFR 431 — certifiable UL/CSA.

Voir

Produits

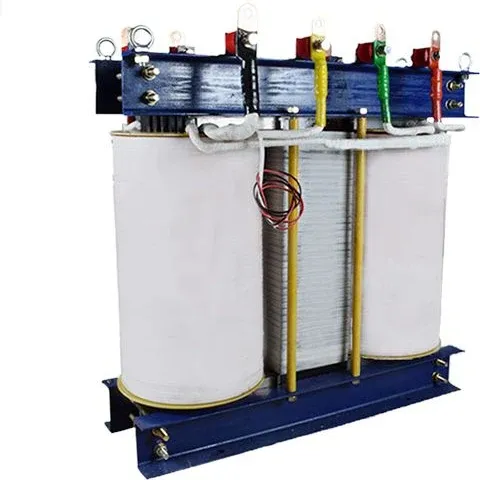

Transformateur à couplage Scott
