تصنيع محولات كهربائية OEM: محولات التوزيع والقدرة والمحطات الفرعية

محولات توزيع زيتية محكمة الإغلاق، ومحولات جافة بعزل الراتنج المصبوب، ومحولات قدرة مغمورة بالزيت حتى 36 kV، ومحطات فرعية مدمجة وخارجية وعلى هيكل منزلق — تُصنَّع وفق رسوماتكم أو بتعديل تصاميمنا أو بعلامتكم التجارية، وتُشحن معدات IEC خلال نحو 12 أسبوعًا.

تصنيع محولات كهربائية OEM: محولات التوزيع والقدرة والمحطات الفرعية

ما نصنّعه

أنواع المحولات والمحطات الفرعية المتاحة بنظام OEM

نبني على تصاميم الكتالوج أدناه أو نصنّع وفق رسوماتكم بالكامل — المقنّنات المذكورة نطاقات الكتالوج، وتُسعَّر المقنّنات الأخرى لكل مشروع.

محولات توزيع زيتية محكمة الإغلاق

40–3150 kVA، جهد متوسط 11 / 13.8 / 33 kV (Um حتى 36 kV) إلى 400/230 أو 415/240 V، Dyn11، تبريد ONAN، خزان مموّج دون خزان تمدّد؛ أرضية (pad-mounted) أو للتركيب داخل محطة فرعية مدمجة.

محولات جافة بعزل الراتنج المصبوب

100–3150 kVA حتى Um 36 kV لغرف المحطات في المباني والأقبية والمراكز التجارية ومراكز البيانات، فئة عزل F (وH عند الطلب)، مع حسّاسات PT100 ووحدة مراقبة الحرارة.

تصاميم منخفضة الفقد

محولات بنواة من سبيكة غير متبلورة (amorphous core) بقدرة 30–2500 kVA، ومحولات بنواة ملفوفة ثلاثية الأبعاد (3D wound core) زيتية أو جافة، للمناقصات التي تُقيِّم الفقد بلا حمل.

محولات مدمجة بمفتاح قطع حمل

75–2500 kVA بمفتاح قطع حمل مغمور بالزيت ومنصهرات احتياطية محدِّدة للتيار في خزان واحد، بتغذية حلقية أو شعاعية وواجهة معزولة، للشبكات الخاصة ومحطات الطاقة الشمسية والمجمّعات.

محولات قدرة حتى 36 kV

2.5–31.5 MVA مغمورة بالزيت، مثل 33/11 و33/13.8 kV، بتبريد ONAN / ONAF ومغيّر أطراف دون حمل أو تحت الحمل (OLTC)، وتصلح لرفع الجهد في مشاريع الطاقة الشمسية والتخزين.

المحطات الفرعية

محطات فرعية مدمجة (package substation) ومحطات وحدوية حتى 2500 kVA، ومحطات خارجية فئة 36 kV حتى 10,000 kVA، ومحطات معيارية على هيكل منزلق (skid) لرفع الجهد أو خفضه.

ما يمكن تخصيصه

مُصمَّم وفق مواصفتكم، ويحمل اسم منتجكم

مجالات التخصيص المعتادة للمحولات المصنّعة بنظام OEM وبالعلامة الخاصة — ويُؤكَّد النطاق الدقيق في عرض السعر.

التصميم الكهربائي

القدرة المقنّنة، والجهدان الابتدائي والثانوي، والتردد 50 أو 60 Hz، ومجموعة التوصيل، والأطراف، والمعاوقة، والفقد المضمون، وملفات النحاس أو الألومنيوم — وفق مواصفتكم أو مواصفة شركة الكهرباء.

التصميم لظروف الموقع

حدود ارتفاع حرارة مخفّضة للحرارة المحيطة المعلنة (50 °C عادةً، و55 °C حيث تشترطها شركة الكهرباء)، وحماية من الغبار والرطوبة والهواء الساحلي المالح، وطلاء مقاوم للأشعة فوق البنفسجية.

الخزان والملحقات والمكوّنات

نوع الزيت (معدني أو إستر طبيعي)، والعوازل الطرفية، وصناديق الكابلات، وأجهزة الحماية، ومكوّنات من العلامات التي تفضّلونها حيث يسمح التصميم — تُؤكَّد في عرض السعر.

التصنيع وفق الرسومات (build-to-print)

التصنيع وفق رسوماتكم ومواصفاتكم وقائمة المواد لديكم، مع إصدار رسومات الاعتماد لموافقتكم قبل بدء الإنتاج.

العلامة الخاصة (private label)

علامتكم التجارية على لوحة البيانات والملصقات وتقارير الاختبار والأدلة. أما الحد الأدنى للطلب والعلامة والتغليف فتُؤكَّد لكل مشروع في عرض السعر.

الوثائق والملصقات

رسومات الاعتماد ولوحات البيانات وتقارير الاختبار وأدلة التشغيل والصيانة بصيغتكم وترقيمكم ولغتكم — ويُؤكَّد النطاق في عرض السعر.

المعايير والمطابقة

تصميم IEC لتردد السوق وظروف الموقع

تُصمَّم المحولات وفق IEC 60076 والمحطات الفرعية وفق IEC 62271-202، لتردد السوق وظروف الموقع؛ ويتوفر عند الطلب الاعتماد وفق متطلبات سوقكم أو شركة الكهرباء، ويُؤكَّد التوقيت والنطاق في عرض السعر.

أساس التصميم IEC

IEC 60076-1 / -2 / -3 / -5 / -10 للمحولات الزيتية، وIEC 60076-11 للمحولات الجافة، وIEC 62271-202 / -200 وIEC 61439 للمحطات الفرعية المدمجة ومكوّناتها.

التردد ومواصفات شركات الكهرباء

60 Hz في السعودية و50 Hz في الإمارات وقطر والكويت وعُمان والبحرين، ويُصمَّم كل محوّل لتردد واحد؛ وتُضبط القيم على مواصفة المشروع أو شركة الكهرباء، مثل مجموعة التوصيل والمعاوقة والفقد.

مستويات العزل

وفق IEC 60076-3: عند Um 12 kV ‏LI 75 / AC 28 kV، وعند 17.5 kV ‏LI 95 / AC 38 kV، وعند 24 kV ‏LI 125 / AC 50 kV، وعند 36 kV ‏LI 170 / AC 70 kV.

المطابقة الخليجية

نتولّى عند الطلب ما تشترطه سوقكم: تسجيل المورّد لدى شركة الكهرباء، واختبارات النوع في مختبر تعتمده، وشهادات منصة سابر للشحنات إلى السعودية عبر المستورد — ويُؤكَّد التوقيت والنطاق في عرض السعر.

أنظمة الإدارة والعلامات

تصنيع ضمن أنظمة إدارة ISO 9001 وISO 14001 وISO 45001 وIATF 16949؛ والاعتماد وفق متطلبات سوقكم متاح عند الطلب — مثل علامة CE وشهادات نظام IEC CB، وUL / cULus وCSA لأمريكا الشمالية — ويُؤكَّد التوقيت والنطاق في عرض السعر.

الجودة والتسليم

مُختبَر في مصنعنا، ومُسلَّم وفق جدول واقعي

مهلة التسليم

نحو 12 أسبوعًا في المتوسط لمعدات IEC/CE، وهي المهلة نفسها لمنتجات الكتالوج والنسخ المخصّصة؛ وللنسخ وفق مواصفة أمريكا الشمالية (ANSI/IEEE) من 16 إلى 24 أسبوعًا.

الاختبارات الروتينية واختبار القبول في المصنع

اختبارات روتينية وفق IEC 60076 قبل الشحن، مع وثائق اختبار القبول في المصنع (FAT) وتقارير فحص الجودة وسجلات الأرقام التسلسلية.

الفحص بحضوركم

يمكن ترتيب فحص من طرف ثالث أو اختبار قبول في المصنع بحضور ممثّليكم للمشاريع المؤهَّلة.

الضمان

ضمان من الشركة المصنّعة تُحدَّد مدته لكل منتج، بحد أدنى 36 شهرًا — وتُؤكَّد المدة والتغطية ونقطة البدء في العقد، وتُصدره Entogo Inc.

السرّية والمنشأ والشحن

تُغطّى رسوماتكم ومواصفاتكم باتفاقية عدم إفصاح (NDA)، ونعلن الصين بلدًا للمنشأ منذ البداية لتخطيط الرسوم الجمركية ومتطلبات المنشأ، مع وثائق الشحن كاملة.

النماذج الأساسية

محولات ومحطات الكتالوج التي نبني عليها

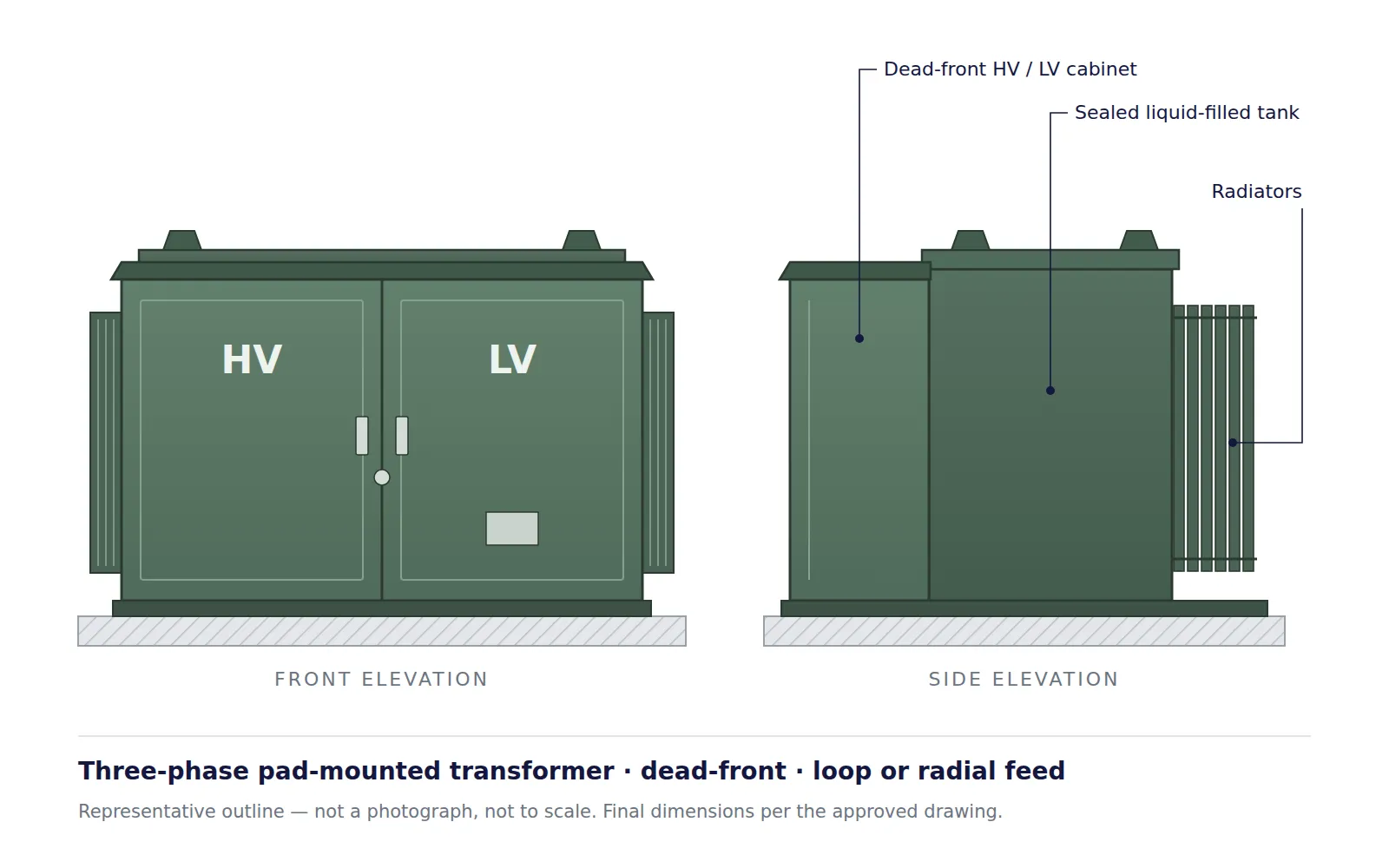

رسم توضيحي لمحوّل توزيع أرضي (pad-mounted) من Entogo بمنظرين أمامي وجانبي، يُظهر خزانة الجهدين المتوسط والمنخفض بواجهة معزولة والخزان المحكم المملوء بالزيت والمشعّات — ليس صورة فوتوغرافية

المحوّلات والمحطات الفرعية

محوّل كهرباء زيتي للتوزيع محكم الإغلاق أرضي (pad-mounted) حتى 3150 kVA

محوّل كهرباء زيتي للتوزيع ثلاثي الطور بخزان مموّج محكم الإغلاق، أرضي (pad-mounted) أو للتركيب في محطة فرعية مدمجة: 40–3150 kVA، جهد متوسط 11 / 13.8 / 33 kV إلى 400/230 أو 415/240 V، Dyn11، تبريد ONAN، 50 أو 60 Hz. وفق IEC 60076؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محطة فرعية خارجية فئة 36 kV من Entogo، بغلاف معدني لمقصورات المفاتيح ومحوّل زيتي بمشعّات تبريد وخزان تمدّد

المحوّلات والمحطات الفرعية

محطة فرعية خارجية فئة 36 kV لشبكات 33 kV حتى 10,000 kVA

محطة فرعية خارجية مسبقة الصنع لشبكات 33 kV (Um 36 kV) أو 13.8 / 11 kV، بمحوّل زيتي ONAN من 1000 إلى 10,000 kVA وجهد منخفض حتى 1.1 kV، لخفض الجهد أو رفعه في محطات الطاقة الشمسية والتخزين. 50 أو 60 Hz، غلاف IP54، وفق IEC 62271-202 وIEC 60076. قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محوّل Entogo جاف بنواة من سبيكة غير متبلورة، بملفات حمراء من الراتنج المصبوب داخل إطار أزرق ومراوح تبريد أسفل الملفات، دون حاوية

المحوّلات والمحطات الفرعية

محوّل جاف بنواة من سبيكة غير متبلورة (amorphous core)

محوّل توزيع جاف ثلاثي الطور بنواة من سبيكة غير متبلورة (amorphous) لفقد بلا حمل منخفض جدًا: 30–2500 kVA، جهد متوسط 11 أو 13.8 kV نموذجيًا (Um حتى 36 kV) إلى 400/230 أو 415/240 V، Dyn11، تفريغ جزئي ≤ 10 pC، 50 أو 60 Hz. وفق IEC 60076-11؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محطة فرعية معيارية من Entogo بغلاف معدني على هيئة حاوية، بأبواب تهوية شبكية لمقصورات المحوّل

المحوّلات والمحطات الفرعية

محطة فرعية معيارية على هيكل منزلق (Skid) لرفع الجهد أو خفضه

محطة فرعية معيارية مسبقة الصنع على هيكل منزلق (skid) بوحدات معدنية بالكامل، لرفع الجهد في محطات الطاقة الشمسية وتجميع أنظمة التخزين أو لخفضه للأحمال الصناعية. 11 / 13.8 / 33 kV (Um حتى 36 kV)، 50 أو 60 Hz، بتحكّم مناخي للحرارة والغبار، وفق IEC 62271-202. قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محوّل قدرة Entogo ثلاثي الطور مغمور بالزيت فئة 36 kV، بخزان تمدّد ومشعّات تبريد وعوازل عبور علوية

المحوّلات والمحطات الفرعية

محوّل قدرة مغمور بالزيت حتى 36 kV (33/11 و33/13.8 kV)

محوّل قدرة ثلاثي الطور مغمور بالزيت لمحطات التحويل 33/11 و33/13.8 kV ولرفع الجهد في مشاريع الطاقة الشمسية والتخزين: 2.5–31.5 MVA، Um حتى 36 kV، تبريد ONAN / ONAF، مغيّر أطراف دون حمل أو تحت الحمل (OLTC)، 50 أو 60 Hz. وفق IEC 60076؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محوّل توزيع Entogo هوائي أحادي الطور مثبّت على عمود

المحوّلات والمحطات الفرعية

محوّل كهرباء هوائي أحادي الطور على عمود 10–167 kVA

محوّلات كهرباء هوائية أحادية الطور على عمود — 10 إلى 167 kVA، ابتدائي 7200 / 12470GrdY / 24940GrdY إلى ثانوي 120/240 V، تقليدية أو ذاتية الحماية (CSP)، 60 Hz، وفق IEEE C57.12.20 وDOE 10 CFR 431؛ قابلة للاعتماد UL / CSA. نسخ IEC / CE بتردد 50 Hz متاحة عند الطلب بمهلة نحو 12 أسبوعًا.

عرض

محوّل Entogo جاف ثلاثي الطور بملفات حمراء من الراتنج المصبوب مكشوفة دون حاوية، مع مراوح تبريد أسفل الملفات

المحوّلات والمحطات الفرعية

محوّل توزيع جاف بعزل من الراتنج المصبوب (cast resin)

محوّل توزيع جاف ثلاثي الطور بعزل من الراتنج المصبوب لغرف المحطات في المباني والسراديب ومراكز البيانات: 100–3150 kVA، جهد متوسط 11 kV نموذجيًا (Um حتى 36 kV) إلى 400/230 أو 415/240 V، Dyn11، فئة عزل F، 50 أو 60 Hz. وفق IEC 60076-11؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محوّل توزيع Entogo مغمور بالزيت بنواة ملفوفة ثلاثية الأبعاد، بخزان مغلق ومشعّات تبريد وعوازل عبور علوية للجهدين المتوسط والمنخفض

المحوّلات والمحطات الفرعية

محوّل توزيع بنواة ملفوفة ثلاثية الأبعاد (3D wound core)

محوّل توزيع بنواة ملفوفة ثلاثية الأبعاد مثلثية المقطع: مسار مغناطيسي متماثل للأطوار الثلاثة وفقد بلا حمل أقل منه في النواة المكدّسة. مغمور بالزيت محكم الإغلاق أو جاف، 11 / 13.8 / 33 kV إلى 400/230 أو 415/240 V، Dyn11، 50 أو 60 Hz. وفق IEC 60076 وIEC 60076-11؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محوّل Entogo الأرضي المدمج داخل خزانة خارجية خضراء مقفلة بأبواب أمامية وفتحات تهوية جانبية

المحوّلات والمحطات الفرعية

محوّل أرضي مدمج بمفتاح قطع حمل ومنصهرات في خزان واحد

محوّل توزيع مغمور بالزيت يضمّ في خزانه مفتاح قطع حمل ومنصهرات احتياطية محدِّدة للتيار، داخل خزانة خارجية مقاومة للعبث: 75–2500 kVA، جهد 11 / 13.8 / 33 kV إلى 400/230 أو 415/240 V، Dyn11، تغذية حلقية أو شعاعية، 50 أو 60 Hz. وفق IEC 60076 وIEC 60282-1؛ قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

مجموعة محوّل التوزيع الهوائي المتكاملة من Entogo المثبّتة على عمود مع قاطع منصهر ومانعة صواعق

المحوّلات والمحطات الفرعية

مجموعة محوّل كهرباء هوائي على عمود (حزمة توزيع متكاملة)

محوّل كهرباء هوائي على عمود في حزمة متكاملة — المحوّل وقاطع منصهر ومانعة صواعق وقاعدة ثانوية/قياس ووصلات وقطع تركيب — وفق مواصفة واحدة فئة 15 kV (12.47 / 13.2 / 13.8 kV)، 60 Hz، والمحوّل وفق IEEE C57.12.20؛ قابل للاعتماد UL/CSA. نسخ IEC / CE بتردد 50 Hz متاحة عند الطلب بمهلة نحو 12 أسبوعًا.

عرض

محطة فرعية مدمجة من Entogo بغلاف معدني أبيض وسقف مائل، بمقصورات منفصلة للجهد المتوسط والجهد المنخفض وأبواب بفتحات تهوية

المحوّلات والمحطات الفرعية

محطة فرعية مدمجة (Package Substation) ومحطة وحدوية حتى 2500 kVA

محطة كهرباء فرعية مدمجة (package substation) تضم وحدة RMU ومحوّلاً حتى 2500 kVA ولوحة جهد منخفض 400/230 أو 415/240 V في غلاف واحد، أو محطة وحدوية دون RMU كما في شبكة SEC. لشبكات 11 و13.8 kV بتردد 50 أو 60 Hz، وفق IEC 62271-202 وIEC 60076 وIEC 61439. قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

محطة رفع الجهد من Entogo للطاقة الشمسية والتخزين، بغلاف معدني أبيض طويل بأبواب مزدوجة متعددة ووحدات تهوية على الجانبين

المحوّلات والمحطات الفرعية

محطة رفع الجهد على هيكل منزلق للطاقة الشمسية والتخزين (Step-up Skid)

محطة رفع جهد مسبقة الصنع على هيكل منزلق (step-up skid) لمحطات الطاقة الشمسية وأنظمة تخزين البطاريات، ترفع جهد العاكسات 0.6–0.8 kV إلى 13.8 أو 33 kV (Um حتى 36 kV) بقدرة 1000–6300 kVA لكل هيكل، مع وحدة RMU وUPS. 50 أو 60 Hz، وفق IEC 60076 وIEC 62271-202. قيم نموذجية تُضبط وفق مواصفة المشروع.

عرض

تصنيع OEM

أسئلة حول تصنيع المحولات بنظام OEM

هل Entogo مصنع محولات أم شركة تجارية؟
Entogo شركة كندية لها مصنعها الخاص في الصين — قاعدة تصنيع متكاملة رأسيًا بمساحة بناء تبلغ نحو 20,000 m² تملكها Entogo، لا مورّد خارجي تعيد بيع منتجاته. وتوقّع Entogo Inc. العقد وتقدّم الدعم الهندسي وتُصدر الضمان، ويردّ فريقها على المراسلات بالعربية.
هل تصنّعون المحولات وفق رسوماتنا ومواصفة شركة الكهرباء؟
نعم. نصنّع وفق رسومات العميل ومواصفاته ومواصفة شركة الكهرباء (build-to-print)، أو نعدّل تصاميم الكتالوج: القدرة والجهود والأطراف والمعاوقة والفقد والملفات والخزان والملحقات. وتُصدر رسومات الاعتماد لموافقتكم قبل بدء الإنتاج.
هل يمكن توريد المحولات بعلامتنا التجارية؟
نعم. يمكن أن تحمل لوحة البيانات والملصقات وتقارير الاختبار والأدلة علامتكم التجارية، وهو ما يناسب الوكلاء والموزّعين وأصحاب العلامات في المنطقة. والحد الأدنى للطلب والعلامة والتغليف ليست أرقامًا ثابتة، بل تُؤكَّد لكل مشروع في عرض السعر، ويمكن أن تُغطّى الشراكة باتفاقية عدم إفصاح.
هل المحولات معتمدة لدى شركات الكهرباء الخليجية؟
يُستكمل الاعتماد عند الطلب وفق ما تشترطه سوقكم أو شركة الكهرباء: نصمّم وفق IEC 60076 ونضبط القيم على مواصفة المشروع، ونتولّى تسجيل المورّد واختبارات النوع في مختبر تعتمده شركة الكهرباء، فيما تُستخرج شهادات منصة سابر للشحنات إلى السعودية عبر المستورد. ولا يُذكر اعتماد قائم لدى جهة بعينها ما لم تنصّ عليه صفحة المنتج، ويُؤكَّد التوقيت والنطاق في عرض السعر.
كيف تتحمّل المحولات حرارة الخليج؟
تُصمَّم لظروف الموقع المعلنة، وعادةً لحرارة محيطة حتى 50 °C، و55 °C حيث تشترطها شركة الكهرباء، بحدود ارتفاع حرارة مخفّضة وفق IEC 60076-2، مثل 45 K للزيت العلوي و50 K للملفات، مع حاويات مطلية بالبودرة أو مجلفنة بالغمس الساخن ومقاومة للأشعة فوق البنفسجية.
ما مهلة تسليم المحوّل المصنّع بنظام OEM؟
المهلة نفسها لمنتجات الكتالوج: نحو 12 أسبوعًا في المتوسط لمعدات IEC/CE، ومن 16 إلى 24 أسبوعًا للنسخ وفق مواصفة أمريكا الشمالية (ANSI/IEEE) — مقارنةً بفترات انتظار من سنة إلى أربع سنوات شائعة اليوم في سوق المحولات.
